သင်တန်းဆရာ စက်ပစ္စည်း ပညာရေး သင်တန်းဆရာ ဆိုလာစွမ်းအင် သင်ကြားရေးစနစ်

TB-230117R-004 သင်တန်းဆရာ စက်ပစ္စည်း ပညာရေး သင်တန်းဆရာ ဆိုလာစွမ်းအင် သင်ကြားရေးစနစ်

1. ထုတ်ကုန်မိတ်ဆက်
1.1 ထုတ်ကုန်ဖော်ပြချက်

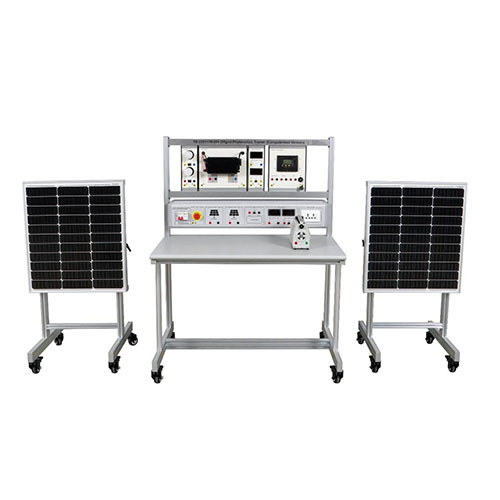

ဤစက်ပစ္စည်းသည် ကျောင်းသူကျောင်းသားများအတွက် ဒီဇိုင်းထုတ်ထားသော photovoltaic ဓာတ်အားထုတ်လုပ်ခြင်းနှင့် လေ့ကျင့်ရေးစနစ်ဖြစ်သည်။ ၎င်းသည် ဓာတ်အားထုတ်လုပ်ခြင်း၊ စွမ်းအင်သိုလှောင်မှု၊ ပြောင်းပြန်လှန်မှု၊ ဝန်ထိန်းချုပ်မှုနှင့် ဒေတာစောင့်ကြည့်ခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များကို မော်ဂျူလာဖွဲ့စည်းပုံမှတစ်ဆင့် အစစ်အမှန် photovoltaic ပါဝါထုတ်လုပ်ခြင်းလုပ်ငန်းစဉ်ကို အတုယူစေသည်။ စက်ပစ္စည်းသည် အလူမီနီယမ်အလွိုင်းဘောင်ပေါ်တွင် အခြေခံထားပြီး သွားလာရလွယ်ကူစေရန်အတွက် universal wheels လေးခုကို တပ်ဆင်ထားသည်။ ကျယ်ဝန်းသော ဒက်စ်တော့သည် မျိုးစုံသော ဇာတ်ညွှန်းစမ်းသပ်လုပ်ဆောင်မှုများကို ပံ့ပိုးပေးပြီး သီအိုရီဆိုင်ရာ သင်ကြားမှုနှင့် လက်တွေ့လုပ်ဆောင်မှုများ၏ လိုအပ်ချက်နှစ်ခုကို ဖြည့်ဆည်းပေးရန်အတွက် အဝေးမှ စောင့်ကြည့်ရေးလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးပါသည်။
စက်ကိရိယာများသည် "သီအိုရီပိုင်းအရ စိတ်ကူးပုံဖော်ခြင်းနှင့် လက်တွေ့လုပ်ဆောင်ခြင်း" ကို ၎င်း၏အဓိကအချက်အဖြစ် ယူသည်။ စစ်မှန်သော photovoltaic ဓာတ်အားထုတ်လုပ်ခြင်းလုပ်ငန်းစဉ် သရုပ်ဖော်ခြင်း၊ ကြွယ်ဝသော စောင့်ကြည့်ဒေတာနှင့် လိုက်လျောညီထွေရှိသော မော်ဂျူးပေါင်းစပ်ခြင်းအားဖြင့် ကျောင်းသားများအား စွမ်းအင်ဓာတ်အားထုတ်လုပ်သည့်စနစ်အသစ်၊ စက်ကိရိယာ အမှားရှာပြင်ခြင်းနှင့် ပြဿနာဖြေရှင်းခြင်းစွမ်းရည်များကို ကျွမ်းကျင်ပိုင်နိုင်စေရန် ကူညီပေးပါသည်။ photovoltaic နည်းပညာသင်ကြားခြင်းအတွက် စံပြလေ့ကျင့်ရေးပလက်ဖောင်းတစ်ခုဖြစ်သည်။

1.2 ထုတ်ကုန်အင်္ဂါရပ်များ
1. Photovoltaic ဓာတ်အားထုတ်လုပ်ခြင်း simulation
photovoltaic panel သည် အလင်းရရှိပြီးနောက် တိုက်ရိုက်လျှပ်စီးကြောင်းကိုထုတ်ပေးပြီး စွမ်းအင်ပြောင်းလဲခြင်းထိရောက်မှုကို ပိုကောင်းအောင်လုပ်ဆောင်ရန် MPPT ဆိုလာထိန်းချုပ်ကိရိယာ (12/24V, 30A) မှတဆင့် အမြင့်ဆုံးပါဝါပွိုင့်ခြေရာခံခြင်းကို သိရှိနားလည်သည်။
"photovoltaic 1" နှင့် "photovoltaic 2" ၏ dual-channel output ကို ပံ့ပိုးပေးပြီး မတူညီသော အလင်းရောင်အခြေအနေများအောက်တွင် ပါဝါထုတ်လုပ်ခြင်းစွမ်းဆောင်ရည်ကို နှိုင်းယှဉ်နိုင်သည်။
2. Multi-parameter ဒေတာစောင့်ကြည့်ခြင်း။
တိုင်းတာမှု module- AC/DC voltmeter၊ ammeter (ဥပမာ AC250V/5A၊ DC50V/10A)၊ စက်ပိုင်းဆိုင်ရာ AC မီတာသည် ပါဝါထုတ်လုပ်ခြင်းဒေတာကို အချိန်နှင့်တပြေးညီ ပြသပေးပါသည်။
ပါဝါသေတ္တာစောင့်ကြည့်ရေးယူနစ်- ပေါင်းစပ် DC ဗို့အားမီတာ (30V)၊ အမ်မီတာ (10A)၊ အလိုလိုသိနိုင်သော တုံ့ပြန်ချက် ဘက်ထရီအားသွင်းခြင်းနှင့် အားသွင်းခြင်း အနေအထား။
3. ပြောင်းပြန်လှန်ခြင်းနှင့် ဝန်ထိန်းချုပ်မှု
အင်ဗာတာ မော်ဂျူး- ဘက်ထရီ၏ 12V DC ပါဝါကို AC230V/50Hz AC ပါဝါအဖြစ်သို့ ပြောင်းလဲပေးကာ ဆက်တိုက် 600W၊ အမြင့်ဆုံး 1200W ဝန်ဒရိုက်ကို ပံ့ပိုးပေးသည်။
Load module- AC/DC LED မီးသီးများ (AC220V/5W၊ DC12V/5W) ပါရှိသည်)၊ မတူညီသော ပါဝါထောက်ပံ့မှုမုဒ်များအောက်တွင် ဝန်လည်ပတ်မှုအခြေအနေအား အတည်ပြုခြင်း။
အိတ်ဆောင်ဝန်ချဲ့ထွင်ခြင်း- စမ်းသပ်မှုအခြေအနေများကို ချဲ့ထွင်ရန် AC220V ပလပ်ပေါက်မှတဆင့် ပြင်ပစက်ပစ္စည်းများကို ချိတ်ဆက်ပါ။
4. စွမ်းအင်သိုလှောင်မှုနှင့် ဘေးကင်းရေးကာကွယ်မှု
ဘက်ထရီယူနစ်- photovoltaic ပါဝါကို သိမ်းဆည်းထားပြီး off-grid power supply စမ်းသပ်မှုများကို ပံ့ပိုးပေးသည်။
Circuit breaker + အရေးပေါ်ရပ်တန့်ခလုတ်- ပတ်လမ်းနှစ်ခုကာကွယ်မှုယန္တရား၊ အရေးပေါ်အခြေအနေတွင် ပါဝါထောက်ပံ့မှုကို အမြန်ဖြတ်လိုက်ပါ။
Fuse အဆင့်ကာကွယ်မှု (5A/10A/20A)- မတူညီသော modules များ၏ overcurrent protection လိုအပ်ချက်များနှင့် လိုက်လျောညီထွေဖြစ်အောင်။
5. စမ်းသပ်ချဲ့ထွင်ခြင်းနှင့် အမှားရှာပြင်ခြင်း။
ဆားကစ်ကို လိုက်လျောညီထွေဖြစ်အောင် တည်ဆောက်ရန်အတွက် 4mm ဘေးကင်းသော လျှပ်စစ်ကြိုး (အနီ/ အနက်/ အဝါ/ အပြာ/ အပြာ/ နှစ်ရောင်) ဖြင့် module တစ်ခုစီကို ချိတ်ဆက်ပါ။ လက်ကိုင်အလင်းအာရုံခံကိရိယာသည် အလင်းပြင်းအားနှင့် ပါဝါထုတ်လုပ်နိုင်မှု ထိရောက်မှုကြား ဆက်နွယ်မှုကို ပိုင်းခြားစိတ်ဖြာရာတွင် ကူညီပေးသည်။

2. နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
ဆိုလာဓာတ်ပုံဗို့အားအကန့်- DC12V/60W (monocrystalline) 670mm*590mm
စက်ပစ္စည်းပါဝါထောက်ပံ့မှု- single-phase၊ သုံးကြိုး AC220V
အိတ်ဆောင်ဝန်- 10Ω/4A
အတိုင်းအတာ- 1060mm*630mm*1380mm
အလေးချိန်: ≤300kg

3. ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်
3.1 ထုတ်ကုန် အဓိက ကိုယ်ထည်
နံပါတ်အမည် အရေအတွက်
Photovoltaic panels ၁ ခု ၂
2 Equipment module အပိုင်း ၁
3 စက်ပစ္စည်းပါဝါသေတ္တာ ၁
4 Portable load ၁

3.2 ထုတ်ကုန် module အပိုင်း
နံပါတ်အမည် Qty
1 ဆိုလာထိန်းချုပ်မှု module 1
2 အင်ဗာတာ module 1
3 AC တိုင်းတာမှု module 1
4 Load module 1

3.3 ထုတ်ကုန်ပါဝါသေတ္တာ
နံပါတ်အမည် Qty
1 Circuit breaker ယူနစ် ၁
2 အရေးပေါ်ရပ်တန့်ခလုတ်ယူနစ် 1
3 PV 1 အထွက်ယူနစ် 1
4 PV 2 အထွက်ယူနစ် 1
5 ဘက်ထရီ ယူနစ် ၁
6 DC voltmeter ယူနစ် 1
7 DC ammeter ယူနစ် ၁
8 Socket 1

3.4 ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ်အမည် Qty
၁ ကြိုး ၂
လက်ကိုင်အလင်းအာရုံခံကိရိယာ ၂ ခု ၁
အားသွင်းစက် ၃လုံး ၁
USB ကြိုး ၄ ကြိုး ၁
USB flash drive ၅ ခု ၁
6 Fuse (20A) ၃
7 Fuse (10A) ၃
8 Fuse (5A) ၃
9 ပါဝါကြိုး ၃
10 4mm လုံခြုံရေးလျှပ်စစ်ကြိုး (အနက်ရောင်) ၆
11 4mm လုံခြုံရေး လျှပ်စစ်ကြိုး (အပြာ) ၅
12 4mm လုံခြုံရေး လျှပ်စစ်ကြိုး (အနီရောင်) ၆
13 4mm လုံခြုံရေးလျှပ်စစ်ကြိုး(အဝါ) ၅
14 4mm လုံခြုံရေး လျှပ်စစ်ကြိုး (နှစ်ရောင်) ၅

4. ထုတ်ကုန်သင်ကြားရေးစမ်းသပ်မှုစာရင်း
(၁) မတူညီသောအလင်းထောင့်များတွင် ဓာတ်အားထုတ်လုပ်ခြင်း စမ်းသပ်ခြင်း။
(၂) Portable load စမ်းသပ်မှု
(၃) Photovoltaic panel စီးရီးစမ်းသပ်ချက်
(၄) Photovoltaic panel parallel စမ်းသပ်မှု
(၅) ဘက်ထရီအားသွင်းစမ်းသပ်မှု (အားသွင်းကိရိယာ)၊
(၆) Photovoltaic ဓာတ်အားထုတ်လုပ်ရေး အဖွဲ့ စမ်းသပ်ချက်
