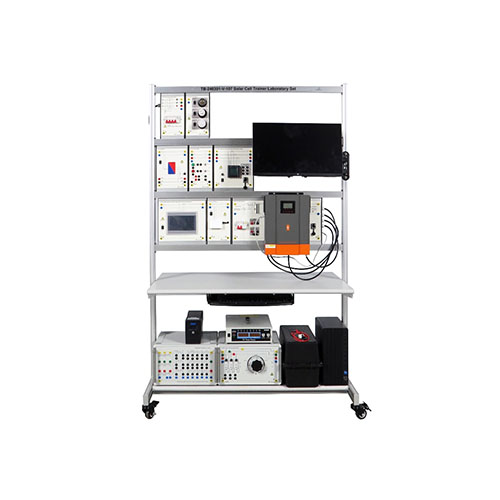

ဆိုလာဆဲလ်ဓာတ်ခွဲခန်း သင်ကြားရေးစက်ကိရိယာ ပညာရေးနည်းပညာ ပြန်လည်ပြည့်ဖြိုးမြဲလေ့ကျင့်ရေးကိရိယာ

TB-240301-V-107 ဆိုလာဆဲလ်ဓာတ်ခွဲခန်း သင်ကြားရေးစက်ကိရိယာ ပညာရေးနည်းပညာ ပြန်လည်ပြည့်ဖြိုးမြဲလေ့ကျင့်ရေးကိရိယာ

1. ထုတ်ကုန်မိတ်ဆက်
1.1 ထုတ်ကုန်ဖော်ပြချက်
စက်ပစ္စည်းများတွင် လွယ်ကူသော စမ်းသပ်ချက်အတွက် ပြောင်းလဲခြင်း မော်ဂျူး၊ ပါဝါ module၊ တိုင်းတာမှု မော်ဂျူးနှင့် အချက်ပြပြောင်းလဲခြင်း မော်ဂျူးတို့ ပါဝင်သည်။ အခြေခံ အစိတ်အပိုင်းများအပြင်၊ ကွန်ပြူတာတွင် host ကို ကာကွယ်ရန် အနှောင့်အယှက်မဲ့ ပါဝါထောက်ပံ့မှုလည်း တပ်ဆင်ထားသည်။
အချိန်နှင့်တစ်ပြေးညီ ဒေတာများကို အလွယ်တကူကြည့်ရှုနိုင်စေရန်အတွက် အဆိုပါကိရိယာတွင် ဆော့ဖ်ဝဲကို တပ်ဆင်ထားပါသည်။

1.2 ထုတ်ကုန်အင်္ဂါရပ်များ
1. လေ့ကျင့်ရေးခုံတန်းလျားတွင် ခိုင်ခံ့သော အလူမီနီယမ်ကော်လံဘောင်ဖွဲ့စည်းပုံကို လက်ခံထားပြီး တပ်ဆင်ရန်အတွက် တိုင်းတာသည့်ကိရိယာနှင့် Loading module တစ်ခုပါရှိသည်။
2. လေ့ကျင့်ရေးပါဝါသေတ္တာအား စမ်းသပ်နေစဉ်အတွင်း လွယ်ကူစွာ ရွေ့လျားနိုင်စေရန် အောက်ခြေတွင် ဘီးများပါရှိသော workbench တွင် ပေါင်းစပ်ထားသည်။
3. ဒေတာဆုံးရှုံးခြင်းမှကာကွယ်ရန် PC နှင့် ပါဝါပိတ်ကာကွယ်မှုအစီအမံများ တပ်ဆင်ထားသည်။
4. လေ့ကျင့်ရေးခုံတန်းလျား၏ ယူနစ်တစ်ခုစီသည် စမ်းသပ်မှုအတွင်း လွယ်ကူစွာ လှုပ်ရှားနိုင်စေရန် အောက်ခြေတွင် ဘီးများတပ်ဆင်ထားသည်။
5. ရေရှည်အသုံးပြုနိုင်စေရန်အတွက် ဒီဇိုင်းသည် ခိုင်ခံ့ပြီး တာရှည်ခံပါသည်။
6. Training workbench တွင် လေ့ကျင့်ခန်းအမျိုးမျိုးကို ပေါင်းစပ်ပြီး လုပ်ဆောင်ရန် အသုံးပြုနိုင်သည့် စမ်းသပ်ပတ်လမ်းများနှင့် အစိတ်အပိုင်းများ အပြည့်အစုံ တပ်ဆင်ထားပါသည်။
7. လေ့ကျင့်ရေးခုံတန်းတွင် ဘေးကင်းလုံခြုံရေး အကာအကွယ်စနစ်တစ်ခု တပ်ဆင်ထားသည်။

2. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
2.1 နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
ဟိုက်ဘရစ် အင်ဗာတာ
စနစ်ဗို့အား: 12V
စနစ်ပါဝါ: 1200VA
အဝင်ဗို့အား (AC): Single-phase သုံးကြိုး 90V~280V
ပြောင်းလဲချိန်- 10ms၊
အထွက်ဗို့အား (AC): Single-Phase Three-Wire 230V
အထွက်ကြိမ်နှုန်း- 50/60 Hz
ဘက်ထရီဗို့အား (DC): 10V ~ 15V
MPPT အားသွင်းထိန်းချုပ်ကိရိယာ (DC): 15V ~ 80V
ဘက်ထရီ
122Ah၊ 12V
ပြောင်းလဲနိုင်သော Ohm Load
Three-phase 1kW၊ အပြိုင်၊ စီးရီး၊ ကြယ်ပွင့်နှင့် တြိဂံဆားကစ်များတွင် အသုံးပြုနိုင်သည်။
24V ထိန်းချုပ်ထားသော ပါဝါခလုတ် module သည် အလုပ်လုပ်နေသော လက်ရှိအဆင့်သတ်မှတ်ထားသည်။
16A
မီးသီး Load
Single-phase three-wire 230V (မီးသီး 25W၊ စွမ်းအင်ချွေတာရေးမီးခွက် 4W၊ LED4W)
Programmable Power Supply
Open Circuit Voltage: 80 V
Closed Circuit Current: 40 A
ပါဝါအထွက်- 1000 W

2.2 အတိုင်းအတာနှင့် အလေးချိန်
အတိုင်းအတာ- 1320mm*820mm*2150mm
အလေးချိန် 202 ကီလိုဂရမ်

3. ထုတ်ကုန်အစိတ်အပိုင်းအမည်များနှင့် လုပ်ဆောင်ချက်မိတ်ဆက်
3.1 ထုတ်ကုန်အဓိကအပိုင်း
No  Name  Qty
1       Main power module       1
2       မီးသီးဝန်       1
3    DC ပါဝါထောက်ပံ့မှု    1
4    Module ပြောင်းရန်    ၁
5    အဆင့်သုံးဆင့်တိုင်းတာခြင်းစနစ် module    1
6       မျက်နှာပြင်        ၁
7       ဗို့အားနှင့် လက်ရှိတိုင်းတာမှုစနစ်       ၁
8       မော်ဂျူးပြောင်းရန်    ၁
9    Hybrid အင်ဗာတာ module      1
10       ဘက်ထရီ       1
11    အိမ်ရှင်    ၁

3.2 ထုတ်ကုန်ကိုယ်ထည်
No  Name  Qty
1    Programmable power supply    1
2    UPS ပြတ်တောက်နိုင်သော ပါဝါထောက်ပံ့မှု    ၁
3       အဆင့်သုံး ထရန်စဖော်မာ ကိုယ်ထည်       ၁
4       အဆင့်သုံးဆင့် ပြောင်းလဲနိုင်သော ဝန်ကိုယ်ထည်       1

3.3 ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
No  Name  Qty
1      socket strip       1
2       ရေစိုခံပလပ်       1
3    Fuse (5A၊ 1A)    ၅
4    ဘက်ထရီ       1
5    USB flash drive    ၁
6       U-shaped တံတား   ၇
7       ပါဝါကြိုး       4
8       ပလပ်       ၁
9    Mouse    ၁
10    ကွန်ရက်ကြိုး      ၅
11       Multimeter       1
12   K4 စမ်းသပ်လိုင်း (အဝါရောင်)    ၅
13    K4 စမ်းသပ်လိုင်း (အပြာ)    ၅
14   K4 စမ်းသပ်လိုင်း (အနက်ရောင်)    ၅
15   K4 စမ်းသပ်လိုင်း (အစိမ်းရောင်)    ၅
16    K4 စမ်းသပ်လိုင်း (နှစ်ရောင်)    ၅
17   K4 စမ်းသပ်လိုင်း (အနီရောင်)    ၅

4. ထုတ်ကုန်သင်ကြားရေးစမ်းသပ်မှုစာရင်း
(1) Load box စမ်းသပ်မှု
(၂) Hybrid ဓာတ်အားထုတ်လုပ်ရေး စမ်းသပ်မှု
(၃) ဘက်ထရီနှင့် photovoltaic panel hybrid power supply စမ်းသပ်မှု
