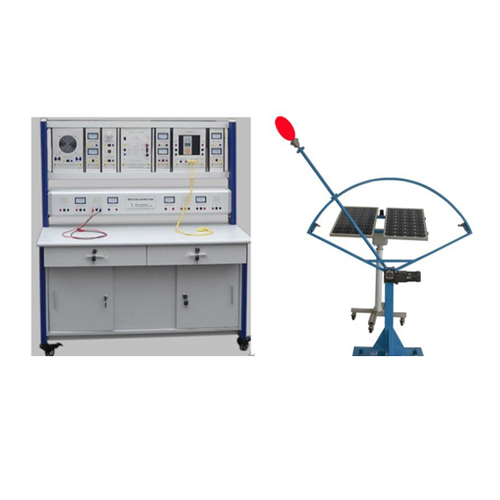

Solar Power Generation System Trainer သင်ကြားရေးပစ္စည်းပြန်လည်ပြည့်ဖြိုးမြဲလေ့ကျင့်ရေးစနစ်

ဖော်ပြချက်

ZM2121C Solar Power Generation System Trainer သင်ကြားရေးပစ္စည်းပြန်လည်ပြည့်ဖြိုးမြဲလေ့ကျင့်ရေးစနစ်

I. စက်ပစ္စည်းခြုံငုံသုံးသပ်ချက်
1 ။ နိဒါန်း
၁.၁ ခြုံငုံသုံးသပ်ချက်
ဤလေ့ကျင့်ရေးစနစ်သည်နေရောင်ခြည်သုံးလျှပ်စစ်ဓာတ်အားထုတ်လုပ်သည့်လုပ်ငန်းစဉ်ကိုတုပပြီးကျောင်းသားများကိုသင်ယူရန်ကူညီပေးသည်
လေနှင့်နေရောင်ခြည်သည်လျှပ်စစ်ဓာတ်အားကိုထုတ်ပေးသည်။ ဤသင်တန်းဆရာသည်ကျောင်းသားများအားစွမ်းရည်ကိုလက်ဆင့်ကမ်းပျိုးထောင်ပေးသည်
အင်ဂျင်နီယာတက္ကသိုလ်၊ သင်တန်းကျောင်း၊ နည်းပညာကျောင်းများအတွက်သင့်တော်သည်။
1.2 ထူးခြားချက်
(၁) နေရောင်ခြည်စွမ်းအင်မှလျှပ်စစ်ဓာတ်ကိုထုတ်ယူသည်။ အလူမီနီယံကော်လံတည်ဆောက်ပုံကို သုံး၍ photovoltaic panel သည်ခြေရာခံနိုင်ပြီးချိန်ညှိနိုင်သည်၊ အလင်းအရင်းအမြစ်ကို ၁၂၀ ဒီဂရီအတွက်ညှိနိုင်သည်။
(၂) ၎င်းသည်စမ်းသပ်မှုပတ် ၀ န်းကျင်နှင့်အစိတ်အပိုင်းများကိုများစွာပြုလုပ်နိုင်သည်၊ ကျောင်းသားများသည်၎င်းတို့အားကွဲပြားသောပတ် ၀ န်းကျင်သို့ပေါင်းစပ်နိုင်သည်၊ ကွဲပြားသောစမ်းသပ်မှုများနှင့်လေ့ကျင့်မှုအကြောင်းအရာများကိုပြုလုပ်နိုင်သည်။
(၃) လုံခြုံရေးအကာအကွယ်စနစ်ပါသော workbench ကိုလေ့ကျင့်ပါ။
လေ့ကျင့်ရေးစားပွဲအရွယ်အစား: အလူမီနီယမ်ဘောင်၊ အလူမီနီယံအလွိုင်းတွဲလောင်းသေတ္တာသေတ္တာယူနစ်ပုံစံ၊ အောက်ခြေသည် universal wheels များ၊ အတိုင်းအတာ ၁၄၀၀mm × ၇၀၀mm × ၁၅၀၀mm (L × W × H)
Single solar panel parameters များသည်အောက်ပါအတိုင်းဖြစ်သည်။
အဆင့်သတ်မှတ်ထားသောအထွတ်အထိပ်ပါဝါ: 30 W
Short circuit current: 1.9 A ဖြစ်သည်
အထွတ်အထိပ်လက်ရှိ: 1.7 A
open circuit ဗို့အား: 18.5 V
စုဆောင်းနည်းပညာနည်းပညာသတ်မှတ်ချက်များ
ဗို့အား: 12 V
စွမ်းဆောင်ရည်: 12 Ah
ဘက်ထရီဓာတ်အားဆုံးရှုံးမှု: 10V ± 1V
အကောင်အထည်ဖော်မှုစံ: GB/T 9535
ဆွေမျိုးစိုထိုင်းဆ: ၃၅ ~ ၈၅% RH (ငွေ့ရည်ဖွဲ့ခြင်းမရှိ)
အလုပ်လုပ်ပတ်ဝန်းကျင်: အပူချိန် -10 ~ +40 ℃, အပူချိန် 80 ℃
ပတ်ဝန်းကျင်လေထု: အစိုင်အခဲမရှိသော၊ မီးလောင်လွယ်သောဓာတ်ငွေ့များ၊ လျှပ်ကူးမှုများစွာမရှိ
ပါဝါသုံးစွဲမှု: ≤5000W၊
အလုပ်လုပ် power supply: AC220 ± 5%, DC24V /
Power supply: single-phase သုံးဝါယာကြိုး AC220 ± 5%, 50HZ
အလုပ်ပုံစံ - စဉ်ဆက်မပြတ်

II ။ စနစ်မိတ်ဆက်
ထိုစနစ်အား photovoltaic ဓာတ်အားထုတ်လုပ်ရေးစနစ်၊ ထိန်းချုပ်မှုစနစ်နှင့်အင်ဗာတာစနစ်သုံးပိုင်းခွဲခြားထားပါသည်။ ထိန်းချုပ်မှုစနစ်တွင် photovoltaic controller ပါ ၀ င်သည်။ အင်ဗာတာစနစ်တွင်ကြိမ်နှုန်းအင်ဗာတာနှင့်ဝန်ယူနစ်တို့ပါဝင်သည်။
1. ဓာတ်ရောင်ခြည်သုံးလျှပ်စစ်ဓာတ်အားထုတ်လုပ်သည့်စနစ်။ စနစ်သည် ၃၀W ဆိုလာပြားနှစ်ခုကိုသုံးပြီး၎င်းတို့ကိုကွဲပြားသောစနစ်ဗို့အားပေါ်မူတည်ပြီးတစ်ပြိုင်နက်ချိတ်ဆက်နိုင်သည်၊ simulation နေရောင်ခြည်သုံးလျှပ်စစ်ဓာတ်အားမြင့်သတ္တု halides နှစ်ခုသည် photovoltaic panel များနှင့်နှိုင်းယှဉ်နိုင်သည်။ နေရောင်ခြည်၏တည်နေရာကိုတူအောင်ညှိပါ၊ ၎င်းသည်နေရောင်ခြည်အခြေအနေအမျိုးမျိုးကိုသရုပ်ပြသရုပ်ပြရန်အဆင်ပြေသည်။
၂။ သိုလှောင်ထားသောဘက်ထရီများတွင် 12V / 12AH ပြုပြင်ထိန်းသိမ်းမှုမရှိသောအလုံပိတ်အစုအဝေးလေးခုပါ ၀ င်သည်၊ ၎င်းတို့သည် 12V48AH စနစ်နှင့်အပြိုင်ချိတ်ဆက်နိုင်ရုံသာမကသုံးနိုင်သော 24V / 24AH စနစ်သို့စီးရီးများတွင်ပါချိတ်ဆက်နိုင်သည်။ စီးရီးနှင့်အပြိုင်ချိတ်ဆက်ထားသောစုဆောင်းထားသူများအကြောင်းနားလည်မှုကိုပိုမိုနက်ရှိုင်းစေသည်။
၃။ Controller ဆွဲထားသောသေတ္တာ ငွေပိုဆန့်ကျင်ခြင်း၊ လက်ရှိကာကွယ်မှုလုပ်ဆောင်ချက်
4. အင်ဗာတာတွဲလောင်းသေတ္တာ: 12V / 24V ဗို့အားအသိဥာဏ်အသိအမှတ်ပြုကြိမ်နှုန်းအင်ဗာတာ၊ အထွက်ဗို့အား AC220V၊ စဉ်ဆက်မပြတ်ပါဝါ ၆၀၀W၊ အထွတ်အထိပ်ပါဝါ ၁၀၀၀W ပြောင်းလဲခြင်းထိရောက်မှုသည် ၉၀%ထက်ပိုကြီးသည်၊ ဖိအားနည်းသောအလိုအလျောက်အချက်ပေးသည်။
၅။ မီတာကြိုးဆွဲသေတ္တာ၊ ထုတ်လုပ်သောဗို့အား၊ လက်ရှိအားသွင်းခြင်း၊ အားသွင်းဗို့အား၊ လက်ရှိအားသွင်းခြင်း၊ အင်ဗာတာဗို့အား၊
၆။ Terminal load hanging box: မီးလုံးများ၊ စွမ်းအင်ချွေတာရေးမီးများနှင့် axial flow fans များပါ ၀ င်သည်။
Ⅲစမ်းသပ်မှုအကြောင်းအရာ
1. စမ်းသပ်စာရင်း
(၁) ဘက်ထရီအင်္ဂါရပ်စမ်းသပ်ခြင်း၊ ၁) လျှပ်စစ်နည်းပညာဆိုင်ရာသတ်မှတ်ချက် ၂) ဘက်ထရီကိုဆက်တိုက်နှင့်အပြိုင်ချိတ်ဆက်သည်
(၂) အားသွင်းကိရိယာထိန်းချုပ်စမ်းသပ်မှု၊ ၁) ပြောင်းပြန်အကာအကွယ်ချိတ်ဆက်မှု ၂) ဘက်ထရီပိုလျှံမှုအပေါ်ထိန်းချုပ်ကာကွယ်မှု ၃) ဓာတ်ခဲစမ်းသပ်မှုအားသွင်းခြင်းမှဘက်ထရီအပေါ်ထိန်းချုပ်ကာကွယ်မှု ၄) ဆန့်ကျင်အားပြန်သွင်းခြင်းစမ်းသပ်ချက်
(၃) Photovoltaic ဘက်ထရီ open circuit voltage စမ်းသပ်ချက်
(၄) Photovoltaic ဘက်ထရီ short circuit current စမ်းသပ်ချက်
(၅) Photovoltaic ဘက်ထရီအလုပ်လုပ်စွမ်းအားစမ်းသပ်မှုစမ်းသပ်ချက်
(၆) Photovoltaic ဘက်ထရီအထွက်လက္ခဏာဆိုင်ရာစမ်းသပ်ချက်
(၇) Photovoltaic ဘက်ထရီအားသွင်းထိန်းချုပ်မှုနိယာမစမ်းသပ်ချက်
(၈) Photovoltaic ဘက်ထရီအားဆန့်ကျင်အားပြန်သွင်းခြင်းစမ်းသပ်ချက်
(၉) Photovoltaic ဘက်ထရီကို series နှင့်အပြိုင်စမ်းသပ်သည်
(၁၀) အင်ဗာတာအခြေခံနိယာမစမ်းသပ်ချက်
(၁၁) ရိုးရှင်းသောအင်ဗာတာအထွက်လှိုင်းပုံစံစမ်းသပ်မှု
(၁၂) Inverter drive AC load စမ်းသပ်ချက်
(၁၃) နေရောင်ခြည်စွမ်းအင်ဆဲလ်လက်ရှိအထွက်ကိုတိုင်းတာရန်တိုက်ရိုက်ပြောင်းလဲနေသောအလင်းအရင်းအမြစ်မှတဆင့်
(၁၄) ကွဲပြားခြားနားသောအလင်းရောင်သည်ဆီလီကွန်ဆဲလ်စမ်းသပ်တပ်ဆင်မှုဗို့အားနှင့်လက်ရှိမျဉ်းကွေးနှင့်ထိုက်တန်သည်
(၁၅) အများဆုံးထုတ်လွှတ်မှုစွမ်းအားကိုအကဲဖြတ်ရန်ကွဲပြားခြားနားသော illumination insulation တန်ဖိုးအတွက်သုံးသော Silicon cell ကိုသုံးသည်
(၁၆) photovoltaic ဆဲလ်၏ထိရောက်မှုကိုတွက်ချက်ပါ
(၁၇) Photovoltaic ဘက်ထရီကို series နှင့်အပြိုင်စမ်းသပ်မှုတွင်ချိတ်ဆက်ပါ
(၁၈) Silicon cell panel ၏ပျမ်းမျှပါဝါကိုတွက်ပါ
