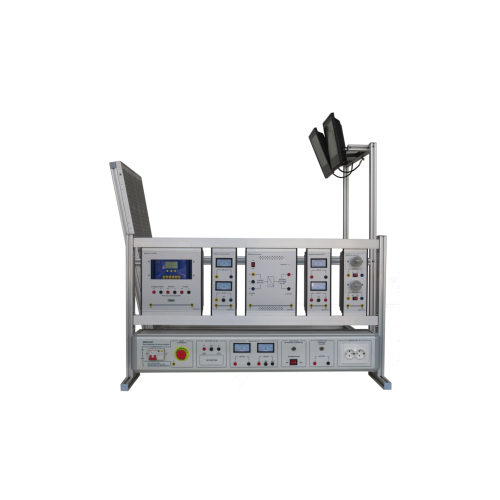

Photovoltaic Training Bench Didactic Equipment Photovoltaic Generator သင်တန်းစနစ်

ဖော်ပြချက်

ZM2128T Photovoltaic Training Bench Didactic Equipment Photovoltaic Generator လေ့ကျင့်ရေးစနစ်

1 ကုန်ပစ္စည်းခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
လေ့ကျင့်ရေးစနစ်သည်နေရောင်ခြည်စွမ်းအင်သုံးဓာတ်အားထုတ်လုပ်ခြင်းလုပ်ငန်းစဉ်ကိုပုံတူပြုလုပ်နိုင်သည်၊ ထို့ကြောင့်ကျောင်းသားများသည်နေရောင်ခြည်စွမ်းအင်သုံးစနစ်အကြောင်းပဏာမအလိုလိုသိနားလည်မှုရှိသည်။ ဆိုလာပြားများသည်ပြင်းထန်သော LED မီးများဖြင့်မောင်းနှင်သည်။ သက်ဆိုင်ရာစမ်းသပ်မှုများမှတဆင့်ကျောင်းသားများ၏အသိပညာနှင့်ကျွမ်းကျင်မှုကိုပျိုးထောင်ပေးသည်၊ ၎င်းသည်အဆင့်မြင့်သက်မွေးကောလိပ်များ၊ အဆင့်မြင့်အသက်မွေး ၀ မ်းကျောင်းများ၊ အလယ်တန်းသက်မွေးဝမ်းကျောင်းကျောင်းများနှင့်နည်းပညာကျောင်းများအတွက်သင့်တော်သောလေ့ကျင့်သင်ကြားမှုကိုပျိုးထောင်ပေးသည်။
1.2 အင်္ဂါရပ်များ
(၁) လေ့ကျင့်ရေးပလက်ဖောင်းသည်အလူမီနီယမ်ပရိုဖိုင်းကော်လံဘောင်တည်ဆောက်ပုံ၊ တိုင်းတာရေးကိရိယာနှင့်လေ့ကျင့်ရေးပါဝါထောက်ပံ့ရေးတို့ကိုပေါင်းစပ်ထည့်သွင်းထားပြီး universal wheel ကိုအောက်ခြေတွင်ပေးထားသည်။ ယူနစ်များသည်ပြောင်းလွယ်ပြင်လွယ်၊ အသုံးပြုရလွယ်ကူပြီးပျက်စီးရန်မလွယ်ကူပါ။
(၂) စမ်းသပ်ဆားကစ်နှင့်စက်ကိရိယာများကိုအပြည့်အဝတပ်ဆင်ထားပြီးသင်တန်းအသီးသီး၏လေ့ကျင့်ရေးအကြောင်းအရာများပြီးမြောက်ရန်ပေါင်းစပ်အသုံးပြုနိုင်ပါတယ်။
(၃) လေ့ကျင့်ရေးပလက်ဖောင်းတွင်ကောင်းမွန်သောလုံခြုံရေးအကာအကွယ်စနစ်ရှိသည်။
စွမ်းဆောင်ရည်သတ်မှတ်ချက် ၂ ခု
(၁) နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သည့်ကိရိယာ: လူမီနီယံအလွိုင်းတည်ဆောက်ပုံ၊ photovoltaic panel ၏ထောင့်ကိုချိန်ညှိနိုင်သည်၊ analog အလင်းအရင်းအမြစ်ကိုဒေါင်လိုက် ဦး တည်ချက်အား ၁၂၀ ဒီဂရီဖြင့်ချိန်ညှိနိုင်သည်၊ အပြင်အတိုင်းအတာသည် ၁၂၃၀*၇၅၃*၁၂၅၀ မီလီမီတာ (အရှည်) အကျယ်၊ အမြင့်)
(၂) လေ့ကျင့်ရေးပါဝါသေတ္တာဘောင်၊ အလူမီနီယံဘောင်တည်ဆောက်ပုံ၊ အလူမီနီယံအလွိုင်းအသေခံသေတ္တာယူနစ်ပုံစံ၊ အတိုင်းအတာ ၁၁၀၀ မီလီမီတာ× ၃၀၀ မီလီမီတာ× ၇၅၀ မီလီမီတာ (အလျား၊ အကျယ်၊ အမြင့်)
(၃) တစ်ခုတည်းသောဆိုလာပြားတစ်ခု၏သတ်မှတ်ချက်များမှာအောက်ပါအတိုင်းဖြစ်သည်။
အဆင့်သတ်မှတ်ထားသောအထွတ်အထိပ်ပါဝါ: 30W
Short circuit current: 1.9A ဖြစ်သည်
အများဆုံးလက်ရှိ: 1.71A
အများဆုံးဗို့အား: 17.6V
Short circuit current: 1.87A ဖြစ်သည်
ပွင့်လင်း circuit ကိုဗို့အား: 21.6V
(4) ဘက်ထရီနည်းပညာဆိုင်ရာသတ်မှတ်ချက်
ဗို့အား: 12V
စွမ်းဆောင်ရည်: 7AH
ဘက်ထရီဆုံးရှုံးမှု: 10V ± 1V
အလုပ်အမှုဆောင်စံ: GB/T 9535
ဆွေမျိုးစိုထိုင်းဆ: 35 ~ 85% RH (ငွေ့ရည်ဖွဲ့ခြင်းမရှိ)
(၅) အလုပ်ပတ်ဝန်းကျင်
အပူချိန် -10 ~ +40 ° C အပူချိန်≤80° C
ပတ်ဝန်းကျင်လေထု: မဆွေးမြည့်နိုင်သော၊ မီးလောင်လွယ်သောလျှပ်စီးမှုန်ပမာဏများစွာမရှိပါ
(6) ပါဝါထောက်ပံ့ရေး:
ပါဝါသုံးစွဲမှု: ≤5000W၊
အလုပ်လုပ် power supply: AC220 ± 10%,
ပါဝါထောက်ပံ့ရေး: single-phase သုံးဝါယာကြိုး AC220 ± 10%, 50HZ
အလုပ်လုပ်နည်းလမ်း: စဉ်ဆက်မပြတ်
(၇) စုစုပေါင်းအလေးချိန်: <500Kg

ထုတ်ကုန်ဖွဲ့စည်းမှု ၃
လေ့ကျင့်ရေးပလက်ဖောင်းတွင်ပါဝါသေတ္တာတစ်လုံး၊ နေရောင်ခြည်သုံး Controller တွဲလောင်းသေတ္တာတစ်လုံး၊ အင်ဗာတာတွဲလောင်းသေတ္တာတစ်လုံး၊ ဝန်ဆွဲထားသေတ္တာတစ်လုံး၊ တိုင်းတာရေးကိရိယာတစ်ခုတွဲလောင်းသေတ္တာ (၂ လုံး) နှင့် Transformer module တစ်ခုပါ ၀ င်သည်။
၃.၁ လေ့ကျင့်မှုဘောင်
လေ့ကျင့်ရေးပလက်ဖောင်းသည်အလူမီနီယမ်ပရိုဖိုင်းကော်လံဘောင်တည်ဆောက်ပုံ၊ တိုင်းတာရေးကိရိယာနှင့်လေ့ကျင့်ရေးပါဝါထောက်ပံ့ရေးတို့ကိုပေါင်းစပ်ထည့်သွင်းထားပြီး universal wheel ကိုအောက်ခြေတွင်ပေးထားသည်။ ယူနစ်များသည်ပြောင်းလွယ်ပြင်လွယ်၊ အသုံးပြုရလွယ်ကူပြီးပျက်စီးရန်မလွယ်ကူပါ။
၃.၂ ပါဝါသေတ္တာ
၁။ ပါဝါဆားကစ်ဖြတ်တောက်ခြင်း ၂။ အရေးပေါ်ရပ်တန့်ရန်ခလုတ် ၃. ဘက်ထရီယူနစ် ၄. ဒီစီတိုင်းတာရေးကိရိယာ ၅. အင်နာလော့အလင်းအရင်းအမြစ်ခလုတ် ၆. photovoltaic panel ပါဝါယူနစ် ၇။ ဥရောပ socket
၃.၃ အဖော်ပစ္စည်းများ
(၁) controller မိုးပျံသေတ္တာ ၁ ယူနစ်
(၂) အင်ဗာတာတွဲလောင်းသေတ္တာ (မှတ်ချက်၊ အဝင်ဗို့အား DC 24V ထက်ကျော်လွန်ခြင်းကိုတားမြစ်ထားသည်) ၁
ယူနစ်
(၃) lamp load box ၁ ယူနစ်
(၄) တူရိယာသေတ္တာသေတ္တာ ၄ လုံး
(၅) Transformer တွဲလောင်းသေတ္တာ ၁ ယူနစ်
(၆) သံလိုက်အိမ်မြှောင် ၁ ယူနစ်
(၇) ဆိုလာပါဝါမီတာ ၁ စုံ
(၈) ဆိုလာအမြင့်တိုင်းတာစက် ၁ ယူနစ်
(၉) Installation tool ၁ စုံ
(၁၀) ဆက်သွယ်ရေးလိုင်းနှင့်ဆော့ဝဲ CD ၁ စုံ
(၁၁) ဆက်စပ်ပစ္စည်းများနှင့်ဝါယာကြိုး ၁ စုံ
၄ င်းလေ့ကျင့်မှုအကြောင်းအရာကိုအပြီးသတ်နိုင်သည်
(၁) ဘက်ထရီဝိသေသလက္ခဏာများစမ်းသပ်ခြင်း၊ ၁) လျှပ်စစ် parameters များကိုတိုင်းတာခြင်း ၂) ဘက်ထရီများစီးရီးများနှင့်အပြိုင်ချိတ်ဆက်ခြင်း
(၂) အားသွင်းကိရိယာထိန်းချုပ်စမ်းသပ်မှု၊ ၁) နောက်ပြန်အကာအကွယ်စမ်းသပ်မှု ၂) ဘက်ထရီအားထိန်းချုပ်စနစ်အားသွင်းကာကွယ်မှုစမ်းသပ်ချက် ၃) ဘက်ထရီအားထိန်းချုပ်ကာကွယ်မှုစမ်းသပ်ချက် ၄) ဘက်ထရီပြန်ဆန့်ကျင်အားသွင်းမှုစမ်းသပ်ချက်
(၃) ဓာတ်အားထုတ်လုပ်ခြင်းတိုင်းတာခြင်း
(၄) Photovoltaic panel ပါဝါတိုင်းတာခြင်းစမ်းသပ်ချက်
(၅) မတူညီသောအလင်းရောင်အောက်ရှိ photovoltaic panel များ၏အမြင့်ဆုံးပါဝါတိုင်းတာခြင်းစမ်းသပ်ချက်
(၆) Photovoltaic panel မှ output လက္ခဏာများကိုစမ်းသပ်ခြင်း
(၇) Photovoltaic panel charging charging control principle စမ်းသပ်ချက်
(၈) အင်ဗာတာအခြေခံနိယာမစမ်းသပ်ချက်
(၉) အင်ဗာတာအခြေခံနိယာမစမ်းသပ်ချက်
(၁၀) ရိုးရှင်းသောအင်ဗာတာအထွက်လှိုင်းပုံစံစမ်းသပ်မှု
(၁၁) AC load test မောင်းနှင်သော Inverter power supply
