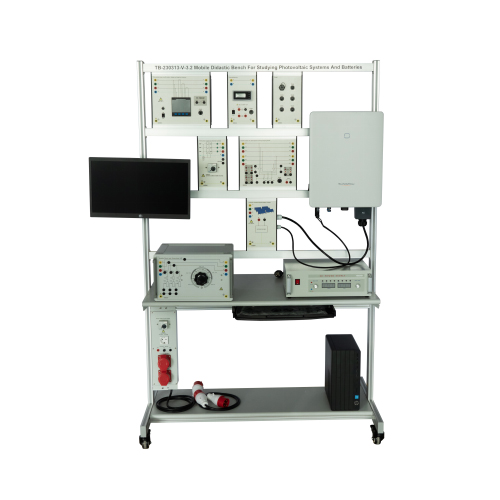

Photovoltaic စနစ်များနှင့် ဘက်ထရီ ပညာရေးဆိုင်ရာ ဓာတ်ခွဲခန်းသုံးပစ္စည်းများကို လေ့လာရန်အတွက် Mobile Didactic Bench

ဖော်ပြချက်

Photovoltaic စနစ်များနှင့် ဘက်ထရီများကို လေ့လာရန်အတွက် TB-230313-V-3.2 Mobile Didactic Bench ပညာရေးဓာတ်ခွဲခန်းသုံးပစ္စည်း
1. စက်ပစ္စည်းမိတ်ဆက်
1.1 ခြုံငုံသုံးသပ်ချက်
၂၁ ရာစုအစကတည်းက ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်သည် လျင်မြန်စွာ ဖွံ့ဖြိုးတိုးတက်လာပြီး ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်နည်းပညာသည်လည်း လျင်မြန်စွာ တိုးတက်လျက်ရှိပါသည်။ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်၏ လျင်မြန်စွာ ဖွံ့ဖြိုးတိုးတက်မှုကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် ပရော်ဖက်ရှင်နယ်လေ့ကျင့်ရေးကိရိယာများသည် ခေတ်နှင့်အညီ လိုက်လျောညီထွေရှိရန် လိုအပ်ပါသည်။ photovoltaic စနစ်များနှင့် ဘက်ထရီများကို လေ့လာခြင်းအတွက် မိုဘိုင်းသင်ကြားရေးပလက်ဖောင်းများသည် ဆက်စပ်နယ်ပယ်များရှိ ကျောင်းသား သို့မဟုတ် အလုပ်သမားများအား နေရောင်ခြည်စွမ်းအင်ကဲ့သို့သော ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ရင်းမြစ်များအသုံးပြုမှုကို နားလည်သဘောပေါက်ရန် ကူညီပေးနိုင်ပါသည်။ photovoltaic စနစ်များနှင့် ဘက်ထရီများကို လေ့လာရန်အသုံးပြုသည့် မိုဘိုင်းသင်ကြားရေးပလက်ဖောင်းကို အဓိကအားဖြင့် အပိုင်းနှစ်ပိုင်းဖြင့် ဖွဲ့စည်းထားသည်- အခြေခံကိရိယာအပိုင်းနှင့် မော်ဂျူးအပိုင်း။ အခြေခံပစ္စည်းများတွင် မာလ်တီမီဒီယာပါရှိသော စမ်းသပ်မိုဘိုင်းပလပ်ဖောင်းတစ်ခုပါ၀င်သည် (PC နှင့် တပ်ဆင်ထားသော မော်နီတာတစ်ခုနှင့် ချိတ်ဆက်ထားသော ဆော့ဖ်ဝဲလ်နှင့် လိုက်ဖက်သော ကီးဘုတ်နှင့် မောက်စ်) မော်ဂျူးအပိုင်းတွင် ချိန်ညှိနိုင်သော DC ပါဝါမော်ဂျူး၊ ဂရပ်ဖစ်ပြသမှုနှင့် ရေရှည်မှတ်ဉာဏ်ပါသည့် သုံးဆင့်ပါဝါအရည်အသွေးမီတာ၊ ပါဝါ Multimeter မော်ဂျူး၊ မော်တာသုံးဆင့်ပါဝါ module၊ သုံးဆင့်ချိန်ညှိနိုင်သော ဝန်မော်ဂျူး၊ ဆက်သွယ်ရေး မော်ဂျူး၊ သုံးခု၊ -phase စက်မှု photovoltaic အင်ဗာတာ module နှင့် dual bus သုံးဆင့် input နှင့် output module စသည်တို့။
1.2 အင်္ဂါရပ်များ
(၁) မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်းကို အသုံးပြုသူ၏ဘေးကင်းရေးကို ဦးစားပေး၍ ဒီဇိုင်းထုတ်ထားပြီး ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသောလျှပ်စစ်အပြင်အဆင်နှင့် အစွမ်းထက်သော မြေပြင်စွမ်းဆောင်ရည်တို့ကို ချမှတ်ထားသည်။
(၂) မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်းသည် အော်ပရေတာ၏အသုံးပြုရခက်ခဲမှုနှင့် site ရှိစက်ပစ္စည်းများ၏လိုအပ်ချက်များကို လျှော့ချပေးရုံသာမက အချို့သော module များကို အခြားသောသင်ကြားရေးပလက်ဖောင်းများနှင့်လည်း တူညီစွာအသုံးပြုနိုင်ပါသည်။
(၃) မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်းတွင် ၎င်း၏ မာလ်တီမီဒီယာ အထောက်အကူပြုပစ္စည်းများ ပါရှိပြီး၊ ဓာတ်ပုံဗိုတယ်လျှပ်စစ်ဆင်တူရေးစက်၏ တန်ဖိုးများကို အချိန်နှင့်တပြေးညီ မာလ်တီမီဒီယာတွင် ပိုမိုရှင်းလင်းစွာပြသနိုင်သည့် ၎င်း၏ မာလ်တီမီဒီယာ အဆောက်အဦများရှိသည်။
2. နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အဝင်ပါဝါ- သုံးဆင့်ငါးကြိုးစနစ် 380V
အရွယ်အစား- 1310*730*2050
အလေးချိန်: 200 ကီလိုဂရမ်
အလုပ်အခြေအနေများ: ပတ်ဝန်းကျင်အပူချိန် -10 ℃ ~ + 40 ℃; နှိုင်းရစိုထိုင်းဆ < 85% (25 ℃)
3. အစိတ်အပိုင်းများစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်
3.1 အဓိကအပိုင်း
အမည်မရှိပါ။
1 အဆင့်သုံး ပါဝါအရည်အသွေး ခွဲခြမ်းစိတ်ဖြာမှု မော်ဂျူး
2 သုံးဆင့်မော်တာပါဝါ module
3 ရုပ်ထွက်
4 အဆင့်သုံးဆင့်ချိန်ညှိနိုင်သောဝန်မော်ဂျူး
5 အလုပ်ရုံများအတွက် ကာကွယ်ထားသော ပါဝါဖြန့်ဖြူးမှု မော်ဂျူး
6 RS485 ဆက်သွယ်ရေး module
7 ပါဝါ multimeter မော်ဂျူး
8 အဆင့်သုံး စက်မှုသုံး photovoltaic အင်ဗာတာ
9 Dual busbar ပါဝါထောက်ပံ့မှုယူနစ်
10 Inverter အထွက်သုံးဆင့်ပါဝါ module
11 Programmable DC ပါဝါထောက်ပံ့မှု
12 PC host

3.2 Power box အပိုင်း
အမည်မရှိပါ။
1 Power circuit breaker
2 Single အဆင့်ပါဝါ ပလပ်ပေါက်
3 DC24V အထွက်ပါဝါ ပလပ်ပေါက်
4 အဆင့်သုံးစက်မှုလုပ်ငန်းရေစိုခံ socket
3.3 စက်ပစ္စည်းဖွဲ့စည်းမှုစာရင်း
အမည် Qty မရှိပါ။
အစိတ်အပိုင်း 1 အလုပ်ရုံများအတွက် ကာကွယ်ထားသော ပါဝါဖြန့်ဖြူးမှု မော်ဂျူး 1
အစိတ်အပိုင်း 2 Dual busbar ပါဝါထောက်ပံ့မှု ယူနစ် 1
အစိတ်အပိုင်း 3 အဆင့်သုံးဆင့်ပါဝါ အရည်အသွေး ခွဲခြမ်းစိတ်ဖြာမှု သင်ခန်းစာ 1
အစိတ်အပိုင်း 4 ပါဝါမာလ်တီမီတာ မော်ဂျူး ၁
အစိတ်အပိုင်း 5 RS485 ဆက်သွယ်ရေး မော်ဂျူး ၁
အစိတ်အပိုင်း 6 သုံးဆင့်မော်တာပါဝါ module 1
အစိတ်အပိုင်း 7 အင်ဗာတာ အထွက်သုံးဆင့်ပါဝါ မော်ဂျူး ၁
အစိတ်အပိုင်း 8 ပရိုဂရမ်မီနိုင်သော DC ပါဝါထောက်ပံ့မှု ၁
အစိတ်အပိုင်း 9 သုံးဆင့် ချိန်ညှိနိုင်သော ဝန်မော်ဂျူး 1
အစိတ်အပိုင်း 10 ရုပ်ထွက် ၁
အစိတ်အပိုင်း 11 PC host 1
3.4 ဆက်စပ်ပစ္စည်းများ
အမည် Qty မရှိပါ။
1 အဆင့်သုံးစက်မှုလုပ်ငန်းရေစိုခံပလပ် 1
2 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်နှစ်ရောင် 0.25 မီတာ 2.5 mm² 4
3 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်လ် အပြာ 0.25m 2.5 mm² ၂
4 4 မီလီမီတာ ဘေးကင်းလုံခြုံရေး ချိတ်ဆက်ကြိုး အစိမ်းရောင် 0.25m 2.5 mm² ၂
5 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်လ် အနီရောင် 0.25 မီတာ 2.5 mm² ၂
အဝါရောင် 0.25m 2.5 mm² ၂
7 4mm ဘေးကင်းလုံခြုံရေး ချိတ်ဆက်ကြိုး အစိမ်းရောင် 1.5 မီတာ 2.5 mm² 4
အဝါရောင် 1.5 မီတာ 2.5 mm² 4
9 RJ12 ကြိုး ၄
10 ရုပ်ထွက်ပါဝါကြိုး ၁
11 PC ပါဝါကြိုး ၁
12 multimeter ၂
13 switch ၁
14 4 မီလီမီတာ ဘေးကင်းလုံခြုံရေး ချိတ်ဆက်ကြိုး အစိမ်းရောင် 1 မီတာ 2.5 mm² ၂
အဝါရောင် 1 မီတာ 2.5 မီလီမီတာ 2.5 mm² 2
16 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်လ် အနီရောင် 1 မီတာ 2.5 mm² 2
17 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်လ် 1 မီတာ 2.5 mm² 1
18 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်လ် အနီရောင် 1.5 မီတာ 2.5 mm² 5
19 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်လ် အနက်ရောင် 1.5 မီတာ 2.5 mm² ၅
20 4mm ဘေးကင်းရေး ချိတ်ဆက်မှု ကေဘယ်လ် အပြာ 1.5 မီတာ 2.5 mm² ၃
21 သရုပ်သကန် အမှားပြင်ဆင်ခြင်း ၁
22 အီသာနက်ကြိုး ၃
23 USB ကြိုးမဲ့ကွန်ရက်ကတ် ၁
24 အင်ဗာတာကြိုးမဲ့ဆက်သွယ်ရေး မော်ဂျူး ၁
25 U-shaped connector ၁၀
26 ပါဝါချွတ် ၁
27 Software U disk ၁
4. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု 1[မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်း၏ စမ်းသပ်ဆဲ module များအားလုံး၏ လုပ်ဆောင်ချက်များကို နားလည်ပါ။
စမ်းသပ်မှု 2 မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်းပေါ်တွင် အတုယူထားသော ဓာတ်အားလျှပ်စစ်စနစ်၏ ဝါယာကြိုးများကို သရုပ်ပြခြင်း
Experiment 3[မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်း၏ တူညီသော photovoltaic စနစ်မှထုတ်ပေးသည့် ပါဝါတိုင်းတာမှုကို သရုပ်ပြခြင်း
စမ်းသပ်မှု 4 Simulated စောင့်ကြည့်ရေးမိုဘိုင်းသင်ကြားရေးပလက်ဖောင်းပေါ်တွင် တူညီသော photovoltaic စနစ်၏ အမြင့်ဆုံးပါဝါပွိုင့်ကို ပြသပါ
စမ်းသပ်မှု 5 photovoltaic အင်ဗာတာပါဝါပြောင်းလဲမှုများကိုကန့်သတ်သည့်မိုဘိုင်းသင်ကြားရေးပလက်ဖောင်းကိုသရုပ်ပြခြင်း။
စမ်းသပ်မှု 6 မိုဘိုင်းသင်ကြားရေးပလတ်ဖောင်း၏ ဂရစ်-ချိတ်ဆက်အင်ဗာတာ၏ လည်ပတ်မှုစွမ်းဆောင်ရည်ကို နားလည်ခြင်း။
စမ်းသပ်မှု 7 သည် လျှပ်စစ်ဓာတ်အားပြတ်တောက်ခြင်းအတွက် မိုဘိုင်းသင်ကြားရေးပလက်ဖောင်း၏ ပုံတူလျှပ်စစ်ဓာတ်အားလျှပ်စစ်စနစ်၏ တုံ့ပြန်မှုကို ပြသသည်
စမ်းသပ်မှု 8 အတုပြုလုပ်ထားသော photovoltaic စနစ်နှင့် မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်း၏ ပါဝါလိုင်းကြား ချိတ်ဆက်စမ်းသပ်မှုကို သရုပ်ပြခြင်း
စမ်းသပ်မှု 9 မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်း၏ ရယူမှုဆော့ဖ်ဝဲလ်ဖြင့် ဆင်တူသော photovoltaic စနစ်၏ output configuration ကို သရုပ်ပြသည်
စမ်းသပ်မှု 10 သည် သရုပ်ပြစနစ်၏ လက်ရှိ၊ ဗို့အားနှင့် ပါဝါတို့ကို စောင့်ကြည့်ရန် မိုဘိုင်းသင်ကြားရေးပလက်ဖောင်း၏ စုစည်းမှုဆော့ဖ်ဝဲကို သရုပ်ပြသည်
စမ်းသပ်မှု 11 မိုဘိုင်းသင်ကြားရေးပလပ်ဖောင်း၏ မိုဘိုင်းစုဆောင်းခြင်းဆော့ဖ်ဝဲဖြင့် သရုပ်ပြခြင်းစနစ်အား စောင့်ကြည့်ခြင်း
