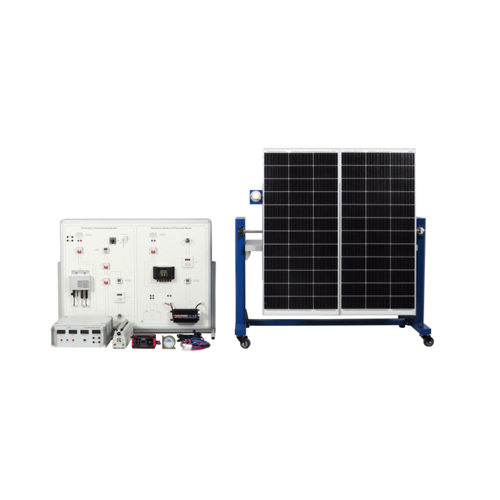

ET 250 နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးတိုင်းတာချက်များ Didactic Equipment သင်ကြားရေး Workbench ပြန်လည်ပြည့်ဖြိုးမြဲလေ့ကျင့်ရေးစက်ပစ္စည်း
I. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
ET250 နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးစမ်းသပ်ကိရိယာသည် ကျောင်းသားများအား နေရောင်ခြည်စွမ်းအင်သုံးဆဲလ်များ၏ အလုပ်လုပ်ပုံနှင့် စွမ်းဆောင်ရည်အကဲဖြတ်ခြင်းကို လေ့လာနားလည်စေရန် ပညာရေးဆိုင်ရာ ရည်ရွယ်ချက်များအတွက် ဒီဇိုင်းထုတ်ထားသော ကိရိယာတစ်ခုဖြစ်သည်။ သင်ကြားရေးနှင့် စမ်းသပ်ပတ်ဝန်းကျင်များတွင် ET250 သည် ကျောင်းသားများအား ဗို့အား (V)၊ လျှပ်စီးကြောင်း (I)၊ ရောင်ခြည်ဖြာထွက်မှု (kW/㎡) နှင့် အပူချိန် (℃) အပါအဝင် မတူညီသော အလင်းရောင်အခြေအနေများအောက်တွင် နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးများ၏ စွမ်းဆောင်ရည် ကန့်သတ်ချက်များကို တိုက်ရိုက်တိုင်းတာပြီး ခွဲခြမ်းစိတ်ဖြာနိုင်စေမည့် လက်တွေ့ကျပြီး အလိုလိုသိနိုင်သော ပလက်ဖောင်းတစ်ခုကို ပေးပါသည်။
ကိရိယာ၏ ဒီဇိုင်းသည် အသုံးပြုသူအတွေ့အကြုံကို အာရုံစိုက်ပြီး ကျောင်းသားများအား အချက်အလက်များကို အလွယ်တကူ လည်ပတ်ပြီး စုဆောင်းနိုင်စေပါသည်။ ET250 ၏ ရိုးရှင်းသော လည်ပတ်မှု မျက်နှာပြင်နှင့် ရွေ့လျားနိုင်မှုသည် ကျောင်းသားများအား ဓာတ်ခွဲခန်းများ သို့မဟုတ် ပြင်ပပတ်ဝန်းကျင်များတွင် လက်တွေ့လုပ်ဆောင်မှုများ လုပ်ဆောင်နိုင်စေပြီး နေရောင်ခြည်စွမ်းအင်သုံး နည်းပညာ၏ လက်တွေ့အသုံးချမှုကို ပိုမိုနားလည်နိုင်စေပါသည်။
ET250 နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးစမ်းသပ်ကိရိယာသည် တိုင်းတာခြင်းကိရိယာတစ်ခုသာမက လက်တွေ့သင်ယူမှုမှတစ်ဆင့် နေရောင်ခြည်စွမ်းအင်စနစ်များ၏ ဒီဇိုင်းနှင့် စွမ်းဆောင်ရည်အကဲဖြတ်ခြင်းကို ကျွမ်းကျင်စေရန် ကျောင်းသားများအား ကူညီပေးသည့် ပညာရေးဆိုင်ရာ အရင်းအမြစ်တစ်ခုလည်း ဖြစ်ပါသည်။ ကိရိယာသည် ယုံကြည်စိတ်ချရသော စမ်းသပ်ဒေတာများကို ပံ့ပိုးပေးပြီး ကျောင်းသားများအား သိပ္ပံနည်းကျ စူးစမ်းလေ့လာမှုနှင့် ဆန်းသစ်သော စမ်းသပ်မှုများတွင် ပံ့ပိုးပေးပြီး အထူးသဖြင့် နေရောင်ခြည်စွမ်းအင်နယ်ပယ်တွင် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်နည်းပညာအပေါ် စိတ်ဝင်စားမှုကို လှုံ့ဆော်ပေးပါသည်။
အလုံးစုံသော် ET250 ဆိုလာမော်ဂျူးစမ်းသပ်ကိရိယာသည် ဆိုလာဆဲလ်များ၏ အခြေခံမူများနှင့် အသုံးချမှုများကို သင်ကြားခြင်းနှင့် သင်ယူခြင်းအတွက် အကောင်းဆုံးကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် ကျောင်းသားများအား ဆိုလာနည်းပညာအတွက် အသိပညာဘောင်တစ်ခုတည်ဆောက်ရန်နှင့် ရေရှည်တည်တံ့သောစွမ်းအင်နယ်ပယ်တွင် အနာဂတ်အလုပ်အကိုင်များအတွက် အုတ်မြစ်ချရန် ကူညီပေးသည့် အပြန်အလှန်အကျိုးသက်ရောက်မှုရှိပြီး လက်တွေ့ကျသော သင်ယူမှုပလက်ဖောင်းတစ်ခုကို ပေးပါသည်။
၁.၂ အင်္ဂါရပ်များ
မြင့်မားသောတိကျမှုတိုင်းတာခြင်း- ET250 သည် မြင့်မားသောတိကျမှုအာရုံခံကိရိယာများနှင့် အဆင့်မြင့်အီလက်ထရွန်းနစ်နည်းပညာကို အသုံးပြု၍ တည်ငြိမ်ပြီးယုံကြည်စိတ်ချရသော တိုင်းတာမှုရလဒ်များကို ပေးစွမ်းသည်။
ရွေ့လျားနိုင်မှု- ကိရိယာကို မတူညီသောစမ်းသပ်မှုနေရာများသို့ ရွေ့လျားနိုင်စေရန် အောက်ခြေတွင် ရိုလာများတပ်ဆင်ထားသည်။
စမ်းသပ်မှုအခြေအနေများ ချိန်ညှိခြင်း- အသုံးပြုသူများသည် မတူညီသောအလင်းပြင်းအားနှင့် အပူချိန်အခြေအနေများရရှိရန် လိုအပ်သလို စမ်းသပ်ထောင့်နှင့် အနေအထားကို ချိန်ညှိနိုင်သည်။
ကြာရှည်ခံမှု- ET250 ကို အရည်အသွေးမြင့်ပစ္စည်းများဖြင့် ပြုလုပ်ထားပြီး ကိရိယာ၏ ရေရှည်ကြာရှည်ခံမှုနှင့် တည်ငြိမ်မှုကို သေချာစေသည်။
ပြောင်းလွယ်ပြင်လွယ်ရှိမှု- ၎င်း၏ရွေ့လျားနိုင်မှုကြောင့် ET250 ကို ဓာတ်ခွဲခန်းများ၊ ထုတ်လုပ်မှုအလုပ်ရုံများ သို့မဟုတ် အပြင်ဘက်အပါအဝင် မတူညီသောပတ်ဝန်းကျင်အခြေအနေများတွင် အသုံးပြုနိုင်သည်။
ဒေတာမှတ်တမ်းတင်ခြင်း- ကိရိယာကိုယ်တိုင်က ဒေတာကို တိုက်ရိုက်သိမ်းဆည်းမထားသော်လည်း၊ အသုံးပြုသူများသည် နောက်ထပ်ခွဲခြမ်းစိတ်ဖြာရန်အတွက် ပြင်ပကိရိယာများမှတစ်ဆင့် တိုင်းတာမှုဒေတာကို မှတ်တမ်းတင်ပြီး သိမ်းဆည်းနိုင်သည်။
II. စွမ်းဆောင်ရည် ကန့်သတ်ချက်
ထည့်သွင်းပါဝါ: AC 220V
အလုပ်လုပ်သည့်အခြေအနေများ: ပတ်ဝန်းကျင်အပူချိန်: -25℃～+55℃၊ ဆွေမျိုးစိုထိုင်းဆ: ≤90%။ တိုင်းတာမှုအပိုင်းအခြား- အပူချိန်- 0…100°C
ဗို့အား- 0…200V
လျှပ်စီးကြောင်း- 0…20A
အလင်းရောင်- 0…2kW/㎡
စောင်း- 0…90°
III. အစိတ်အပိုင်းစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်ခြင်း
3.1 အဓိကအစိတ်အပိုင်း
နံပါတ်အမည်
1 ဆိုလာပြားတပ်ဆင်ခြင်း
2 အလင်းရောင်ခြည်ပြင်းအားတိုင်းတာခြင်းတပ်ဆင်ခြင်း
3 အပူချိန်အာရုံခံကိရိယာ
4 ET250 ဆိုလာတိုင်းတာခြင်းတပ်ဆင်ခြင်း
5 ဓာတ်အားလိုင်းချိတ်ဆက်ထားသော မော်ဂျူး
6 ဓာတ်အားလိုင်းထိန်းချုပ်ကိရိယာမော်ဂျူး
3.2 ဆက်စပ်ပစ္စည်းများ
နံပါတ်အမည် အရေအတွက်
1 4mm လျှပ်စစ်ကြိုး 2m နှစ်ဖက်ပိတ်အနက်ရောင် 4
2 4mm လျှပ်စစ်ကြိုး 2m နှစ်ဖက်ပိတ်အပြာရောင် 6
3 4mm လျှပ်စစ်ကြိုး 2m နှစ်ဖက်ပိတ်အနီရောင် 6
4 ဖျူးစ် 3A 5*20 2
5 DIN ဒေတာစမ်းသပ်လိုင်း 1
6 ဓာတ်အားလိုင်း 1
7 ဘက်စုံသုံးထောင့်တိုင်းတာကိရိယာ (သံလိုက်ပါ) 1
8 တင်ပို့အမျိုးအစား လျှောစီးလိုင်း rheostat 1
9 ဆိုလာထိန်းချုပ်ကိရိယာဆက်သွယ်ရေးလိုင်း 1
10 U disk (ဆော့ဖ်ဝဲလ်ပါ) ၁
၁၁ ဘက်ထရီအားသွင်းကိရိယာ ၁
IV. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ ဒိုင်အိုဒ်၏ ဝိသေသမျဉ်းကွေးကို မှတ်တမ်းတင်ခြင်း
စမ်းသပ်မှု ၂ နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူး၏ ဝိသေသမျဉ်းကွေးကို မှတ်တမ်းတင်ခြင်း
စမ်းသပ်မှု ၃ မတူညီသော ရောင်ခြည်များအောက်တွင် နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူး၏ ဝိသေသမျဉ်းကွေးကို မှတ်တမ်းတင်ခြင်း
စမ်းသပ်မှု ၄ နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူး၏ ဝိသေသမျဉ်းကွေးအပေါ် အပူချိန်၏ အကျိုးသက်ရောက်မှု
စမ်းသပ်မှု ၅ နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူး၏ ပါဝါထွက်ရှိမှုအပေါ် စောင်းထောင့်၏ အကျိုးသက်ရောက်မှု
စမ်းသပ်မှု ၆ နွေရာသီနှင့် ဆောင်းရာသီတွင် နေ့စဉ်ပြောင်းလဲမှုများကို မှတ်တမ်းတင်ခြင်း
စမ်းသပ်မှု ၇ နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးများ၏ စီးရီးချိတ်ဆက်မှု
စမ်းသပ်မှု ၈ နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးများ၏ ပြိုင်တူချိတ်ဆက်မှု
စမ်းသပ်မှု ၉ bypass diode မပါဘဲ နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးများကို အရိပ်ပေးခြင်း
စမ်းသပ်မှု ၁၀ bypass diode များဖြင့် နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးများကို အရိပ်ပေးခြင်း
စမ်းသပ်မှု ၁၁ grid-connected စနစ်များတွင် လည်ပတ်နေသော photovoltaic unit များအတွက် inverter စွမ်းဆောင်ရည်ကို တိုင်းတာခြင်း
စမ်းသပ်မှု ၁၂ islanded grid စနစ်များတွင် လည်ပတ်နေသော photovoltaic unit များ
